Conectar múltiples reguladores de voltaje de contacto en paralelo puede ser una técnica valiosa para diversas aplicaciones industriales y eléctricas. Como proveedor de reguladores de voltaje de contacto, me he encontrado con numerosos clientes que buscan orientación sobre este proceso. En este blog, compartiré ideas sobre cómo conectar múltiples reguladores de voltaje de contacto en paralelo, junto con los beneficios, los posibles desafíos y las mejores prácticas.
¿Por qué conectar múltiples reguladores de voltaje de contacto en paralelo?
La decisión de conectar múltiples reguladores de voltaje de contacto en paralelo a menudo surge de la necesidad de manejar cargas más altas o lograr una mayor flexibilidad en la regulación de voltaje. A continuación se presentan algunas razones clave por las que podría considerar este enfoque:
- Mayor capacidad de carga: Cuando un solo regulador de voltaje no puede manejar la carga total, conectar varios reguladores en paralelo puede distribuir la carga de manera uniforme, aumentando efectivamente la capacidad general.
- Redundancia y confiabilidad: La conexión paralela proporciona redundancia. Si un regulador falla, los demás pueden seguir funcionando, minimizando el tiempo de inactividad y garantizando un suministro de energía continuo.
- Flexibilidad en la regulación de voltaje: Diferentes aplicaciones pueden requerir salidas de voltaje específicas. Al utilizar varios reguladores en paralelo, puede ajustar el voltaje de salida con mayor precisión para satisfacer las diversas necesidades de su equipo.
Comprensión de los reguladores de voltaje de contacto
Antes de profundizar en el proceso de conexión en paralelo, es fundamental tener un conocimiento básico de los reguladores de tensión de contacto. Estos reguladores están diseñados para mantener un voltaje de salida estable ajustando el voltaje de entrada a través de un mecanismo de contacto. Se utilizan comúnmente en una amplia gama de aplicaciones, incluida maquinaria industrial, equipos de laboratorio y sistemas de distribución de energía.

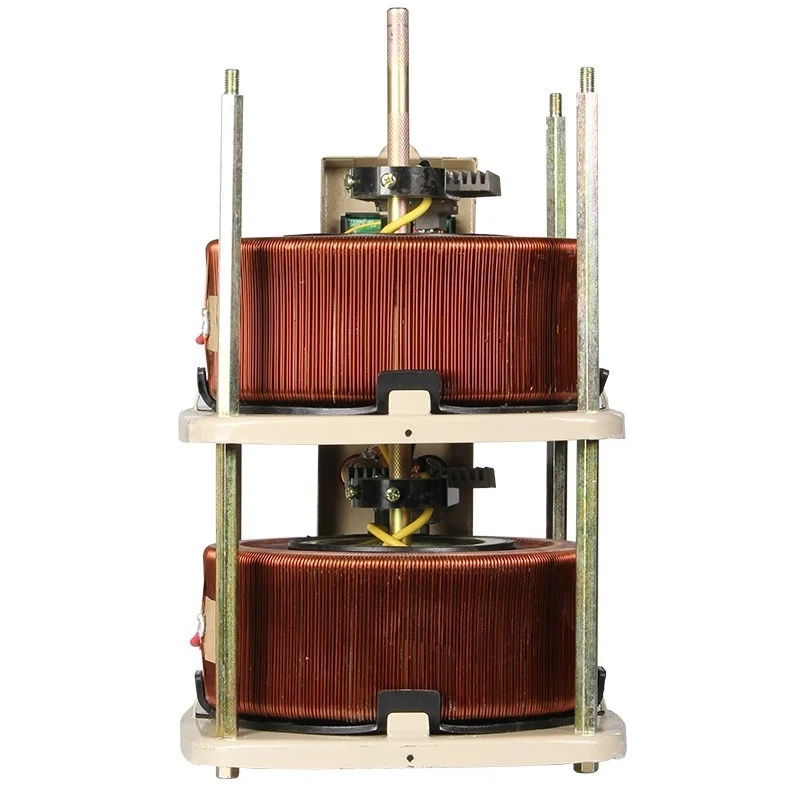

Hay diferentes tipos de reguladores de voltaje de contacto disponibles, como elRegulador de voltaje Variac monofásico,Regulador variable Variac, yRegulador de voltaje Variac trifásico. Cada tipo tiene sus propias características y es adecuado para aplicaciones específicas.
Pasos para conectar múltiples reguladores de voltaje de contacto en paralelo
Los siguientes pasos describen el proceso de conexión de múltiples reguladores de voltaje de contacto en paralelo:
1. Seleccione reguladores compatibles
- Clasificación de voltaje: Asegúrese de que todos los reguladores tengan la misma tensión nominal. Las clasificaciones de voltaje no coincidentes pueden provocar un reparto de carga desigual y posibles daños a los reguladores.
- Calificación actual: Considere la calificación actual de cada regulador. La clasificación de corriente combinada de los reguladores paralelos debe ser suficiente para manejar la carga total.
- Características de salida: Los reguladores deben tener características de salida similares, como impedancia de salida y precisión de regulación, para garantizar una carga compartida adecuada.
2. Preparar a los reguladores
- Inspección: Inspeccione minuciosamente cada regulador en busca de signos de daño o mal funcionamiento. Verifique el cableado, los contactos y los mecanismos de control para asegurarse de que estén en buenas condiciones.
- Calibración: Calibre cada regulador para asegurarse de que tengan el mismo voltaje de salida en condiciones sin carga. Este paso es crucial para lograr un reparto uniforme de la carga cuando los reguladores están conectados en paralelo.
3. Conecte los reguladores
- Conexión de entrada: Conecte los terminales de entrada de todos los reguladores a la misma fuente de alimentación. Utilice cableado y conectores adecuados para garantizar una conexión segura y confiable.
- Conexión de salida: Conecte los terminales de salida de todos los reguladores juntos. Es importante utilizar una barra colectora común o un cable grueso para minimizar la impedancia entre los reguladores y garantizar una distribución equitativa de voltaje.
- Conexión de control: Si los reguladores tienen entradas de control, conéctelos entre sí para garantizar que funcionen sincrónicamente. Esto puede implicar conectar las señales de control, como las señales de punto de ajuste y retroalimentación, a un circuito de control común.
4. Implementar carga compartida
- Compartir actual: Para garantizar que cada regulador comparta la carga de manera uniforme, es necesario implementar un mecanismo de reparto actual. Esto se puede lograr mediante el uso de transformadores de corriente y un circuito de control que ajusta la salida de cada regulador en función de su corriente de carga.
- Escucha: Instale dispositivos de monitoreo, como amperímetros y voltímetros, para monitorear la corriente de salida y el voltaje de cada regulador. Esto le permite detectar cualquier condición anormal y realizar los ajustes necesarios.
Posibles desafíos y soluciones
Conectar varios reguladores de voltaje de contacto en paralelo puede presentar algunos desafíos. A continuación se muestran algunos problemas comunes y sus soluciones:
- Distribución de carga desigual: Esto puede ocurrir si los reguladores tienen diferentes características de salida o si la carga no está distribuida uniformemente. Para abordar este problema, asegúrese de que los reguladores estén calibrados adecuadamente y utilicen un mecanismo de intercambio actualizado.
- Corrientes circulantes: Las corrientes circulantes pueden fluir entre los reguladores si hay una diferencia en sus voltajes de salida o si la impedancia del cableado no está equilibrada. Para minimizar las corrientes circulantes, utilice una barra colectora común y asegúrese de que el cableado tenga el tamaño e instalación adecuados.
- Calentamiento excesivo: Si los reguladores no tienen el tamaño adecuado o si la carga es demasiado alta, pueden sobrecalentarse. Para evitar el sobrecalentamiento, asegúrese de que los reguladores tengan suficientes corrientes nominales y proporcionen una ventilación adecuada.
Mejores prácticas
Para garantizar una conexión en paralelo exitosa de reguladores de voltaje de contacto, estas son algunas de las mejores prácticas a seguir:
- Siga las instrucciones del fabricante: Consulte siempre las instrucciones y pautas del fabricante cuando conecte varios reguladores en paralelo. Esto garantiza que está siguiendo los procedimientos correctos y utilizando los componentes adecuados.
- Realizar mantenimiento regular: Inspeccione y mantenga periódicamente los reguladores para garantizar su correcto funcionamiento. Esto incluye verificar el cableado, los contactos y los mecanismos de control, así como limpiar y lubricar las partes móviles.
- Pruebe el sistema: Antes de conectar los reguladores a la carga real, realice una prueba exhaustiva del sistema de conexión en paralelo. Esto incluye verificar los niveles de voltaje y corriente, así como el rendimiento de carga compartida.
Conclusión
Conectar varios reguladores de voltaje de contacto en paralelo puede ser un proceso complejo pero gratificante. Si sigue los pasos descritos en este blog e implementa las mejores prácticas, puede lograr una mayor capacidad de carga, redundancia y flexibilidad en la regulación de voltaje. Como proveedor de reguladores de voltaje de contacto, me comprometo a brindar productos de alta calidad y soporte técnico para ayudarlo con sus necesidades de conexión en paralelo.
Si está interesado en comprar reguladores de voltaje de contacto o tiene alguna pregunta sobre la conexión en paralelo, no dude en contactarnos. Nuestro equipo de expertos estará encantado de ayudarle a encontrar la solución adecuada para su aplicación.
Referencias
- Manual de ingeniería eléctrica, cuarta edición, editado por Richard C. Dorf
- Electrónica de potencia: convertidores, aplicaciones y diseño, tercera edición, por Ned Mohan, Tore M. Undeland y William P. Robbins
