¡Hola! Como proveedor de pequeños reguladores de voltaje, a menudo me preguntan cómo determinar la potencia nominal necesaria para estos pequeños e ingeniosos dispositivos. Es una pregunta crucial porque obtener la potencia nominal correcta garantiza que su regulador de voltaje funcione de manera eficiente y mantenga su equipo seguro. Entonces, profundicemos en este tema y analicémoslo paso a paso.
Comprender los conceptos básicos de la clasificación de potencia
Lo primero es lo primero, ¿qué es exactamente la potencia nominal? En términos simples, es la cantidad de energía que un regulador de voltaje puede manejar sin sobrecalentarse o fallar. Generalmente se mide en vatios (W) y es un factor clave para determinar si un regulador es adecuado para su aplicación específica.
Piense en un regulador de voltaje como un policía de tránsito de electricidad. Controla el flujo de corriente eléctrica para garantizar que se mantenga en un nivel de voltaje constante. Si la potencia es demasiado baja, es como tener un policía de tránsito intentando controlar una autopista llena de coches con sólo un silbato. Rápidamente se verán abrumados y el sistema colapsará. Por otro lado, si la potencia es demasiado alta, básicamente estás usando un mazo para romper una nuez. Es excesivo y puede ser una pérdida de dinero.
Factores a considerar al determinar la potencia nominal
Ahora que sabemos qué es la potencia nominal, veamos los factores que debe considerar al elegir el adecuado para su pequeño regulador de voltaje.
Requisitos de carga
El primer factor y el más importante son los requisitos de carga de su equipo. La carga es el dispositivo o dispositivos que alimentará el regulador de voltaje. Necesita saber cuánta energía consumen estos dispositivos para determinar la potencia nominal del regulador.
Para conocer el consumo de energía de su carga, puede consultar las especificaciones del dispositivo. La mayoría de los dispositivos eléctricos tendrán una etiqueta o una hoja de datos que enumera sus requisitos de energía en vatios o amperios. Si está utilizando varios dispositivos, deberá sumar su consumo de energía para obtener la carga total.
Por ejemplo, digamos que tienes una pequeña luz LED que consume 5 vatios y un cargador USB que consume 10 vatios. La carga total en este caso sería de 15 vatios. Necesitará un regulador de voltaje con una potencia nominal de al menos 15 vatios para manejar esta carga.
Rango de voltaje de entrada
Otro factor importante es el rango de voltaje de entrada. El voltaje de entrada es el voltaje que recibe el regulador de la fuente de energía. Los diferentes reguladores de voltaje tienen diferentes rangos de voltaje de entrada, por lo que debes asegurarte de que el regulador que elijas pueda manejar el voltaje de entrada de tu fuente de energía.
Si el voltaje de entrada es demasiado alto, puede dañar el regulador. Si es demasiado bajo, es posible que el regulador no pueda proporcionar el voltaje de salida necesario. Generalmente puedes encontrar el rango de voltaje de entrada de un regulador de voltaje en su hoja de datos.
Por ejemplo, si su fuente de energía proporciona un voltaje de 12 voltios, necesitará un regulador de voltaje que pueda aceptar un voltaje de entrada de 12 voltios. Algunos reguladores tienen un amplio rango de voltaje de entrada, lo que significa que pueden manejar una variedad de voltajes de entrada. Esto puede resultar útil si utiliza diferentes fuentes de alimentación o si el voltaje de entrada puede variar.
Voltaje y corriente de salida
El voltaje y la corriente de salida también son factores importantes a considerar. El voltaje de salida es el voltaje que el regulador proporciona a la carga y la corriente de salida es la cantidad de corriente que el regulador puede suministrar.
Debe asegurarse de que el voltaje de salida del regulador coincida con los requisitos de voltaje de su carga. La mayoría de los dispositivos eléctricos tienen un requisito de voltaje específico y el uso de un regulador con el voltaje de salida incorrecto puede dañar el dispositivo.
La corriente de salida del regulador también debe ser suficiente para cumplir con los requisitos actuales de la carga. Puede calcular los requisitos actuales de la carga dividiendo el consumo de energía de la carga por el voltaje de salida.
Por ejemplo, si su carga consume 15 vatios y el voltaje de salida del regulador es de 5 voltios, el requisito actual de la carga sería de 3 amperios (15 vatios/5 voltios = 3 amperios). Necesitará un regulador de voltaje con una corriente de salida de al menos 3 amperios para manejar esta carga.
Eficiencia
La eficiencia es otro factor que puede afectar la potencia nominal de un regulador de voltaje. La eficiencia es la relación entre la potencia de salida y la potencia de entrada, expresada como porcentaje. Un regulador más eficiente desperdiciará menos energía en forma de calor y requerirá menos energía de entrada para proporcionar la misma potencia de salida.
Al elegir un regulador de voltaje, debe buscar uno con un alto índice de eficiencia. Esto no sólo le ahorrará dinero en costos de energía, sino que también reducirá la cantidad de calor generado por el regulador, lo que puede extender su vida útil.
Calcular la potencia nominal
Ahora que hemos considerado todos los factores, veamos cómo calcular la potencia nominal de un regulador de voltaje pequeño.
La fórmula para calcular la potencia nominal es:
Potencia nominal (W) = voltaje de entrada (V) x corriente de entrada (A)
Para encontrar la corriente de entrada, puede utilizar la siguiente fórmula:
Corriente de entrada (A) = Potencia de salida (W) / (Eficiencia (%) x Voltaje de entrada (V))
Usemos un ejemplo para ilustrar esto. Suponga que tiene una carga que consume 20 vatios y está utilizando un regulador de voltaje con una eficiencia del 80% y un voltaje de entrada de 12 voltios.
Primero, necesitamos calcular la corriente de entrada:
Corriente de entrada (A) = 20 vatios / (0,8 x 12 voltios) = 2,08 amperios
Ahora podemos calcular la potencia nominal:
Potencia nominal (W) = 12 voltios x 2,08 amperios = 24,96 vatios
En este caso, necesitarás un regulador de voltaje con una potencia nominal de al menos 25 vatios para manejar la carga.
Diferentes tipos de reguladores de voltaje pequeños y sus potencias nominales
Hay varios tipos diferentes de pequeños reguladores de voltaje disponibles en el mercado, cada uno con su propia potencia y características. Éstos son algunos de los tipos más comunes:
Reguladores de voltaje lineal
Los reguladores de voltaje lineales son el tipo de regulador de voltaje más simple y común. Funcionan mediante el uso de un transistor para controlar el flujo de corriente y mantener un voltaje de salida constante. Los reguladores lineales son relativamente económicos y fáciles de usar, pero no son muy eficientes, especialmente cuando el voltaje de entrada es mucho mayor que el voltaje de salida.
La potencia nominal de los reguladores de voltaje lineales suele oscilar entre unos pocos vatios y varias decenas de vatios. Son adecuados para aplicaciones de bajo consumo de energía donde la eficiencia no es una preocupación importante.
Reguladores de voltaje de conmutación
Los reguladores de voltaje conmutados son más complejos y eficientes que los reguladores lineales. Funcionan mediante el uso de un transistor de conmutación para encender y apagar rápidamente el voltaje de entrada, lo que les permite convertir el voltaje de entrada al voltaje de salida deseado con una mínima pérdida de energía.
Los reguladores de conmutación son más caros que los reguladores lineales, pero son mucho más eficientes, especialmente cuando el voltaje de entrada es mucho mayor que el voltaje de salida. La potencia nominal de los reguladores de voltaje de conmutación puede variar desde unos pocos vatios hasta varios cientos de vatios o más, lo que los hace adecuados para una amplia gama de aplicaciones.
Tipo de servomotor AVR
El servomotor tipo AVR es un tipo especializado de regulador de voltaje diseñado para usarse con servomotores. Proporciona un voltaje de salida estable y preciso para garantizar el buen funcionamiento del servomotor. La potencia nominal del servomotor tipo AVR depende del modelo específico y de los requisitos del servomotor.

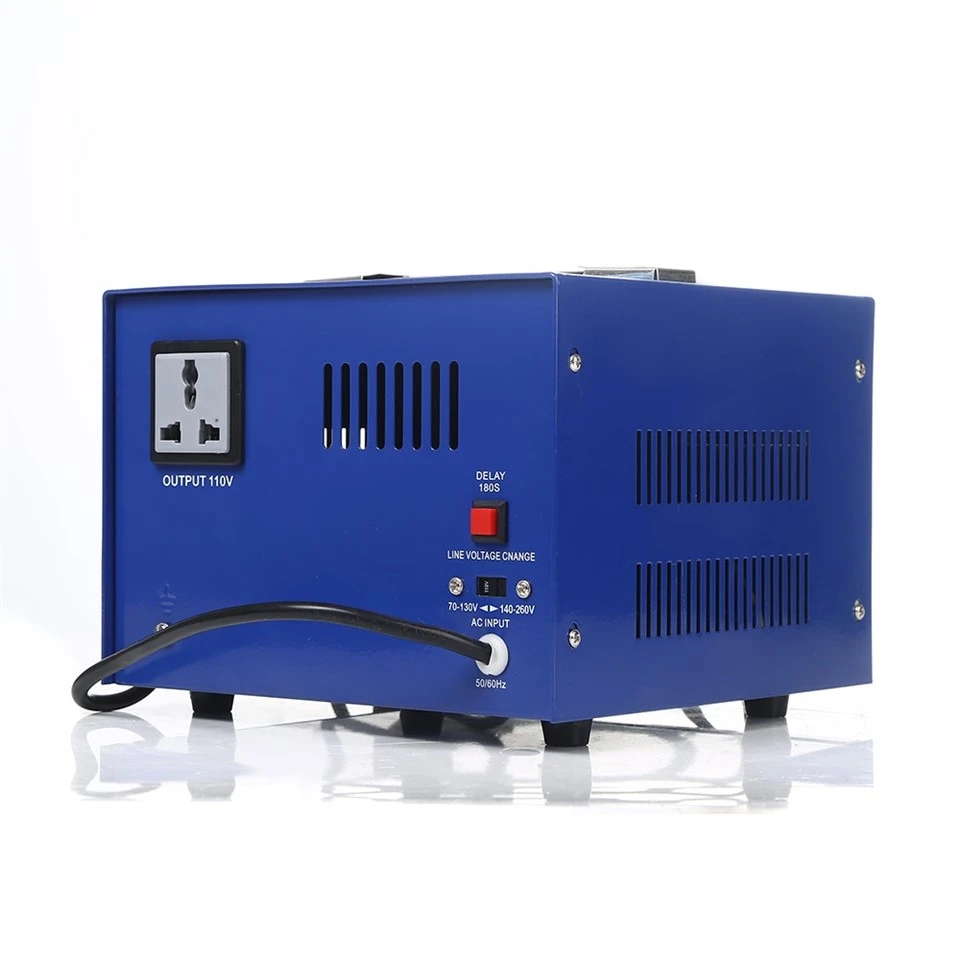

Regulador de CA monofásico
El regulador de CA monofásico se utiliza para regular el voltaje de una fuente de alimentación de CA monofásica. Se puede utilizar en una variedad de aplicaciones, como equipos industriales, electrodomésticos y sistemas de iluminación. La potencia nominal del regulador de CA monofásico puede variar según el modelo específico y los requisitos de carga.
Regulador de voltaje del motor de CA
El regulador de voltaje del motor de CA está diseñado para regular el voltaje de un motor de CA. Ayuda a mejorar la eficiencia y el rendimiento del motor proporcionando un voltaje estable y constante. La potencia nominal del regulador de voltaje del motor de CA depende del tamaño y tipo del motor.
Conclusión
Determinar la potencia nominal necesaria para un regulador de voltaje pequeño es un paso importante para garantizar el funcionamiento adecuado de su equipo. Al considerar los requisitos de carga, el rango de voltaje de entrada, el voltaje y corriente de salida y la eficiencia, puede elegir el regulador adecuado para su aplicación.
Si aún no está seguro de qué regulador de voltaje elegir o necesita más información, no dude en comunicarse con nosotros. Como proveedor de pequeños reguladores de voltaje, tenemos los conocimientos y la experiencia para ayudarlo a encontrar la solución perfecta para sus necesidades. Ofrecemos una amplia gama de reguladores de voltaje con diferentes potencias nominales y características para cumplir con los requisitos de diversas aplicaciones.
Ya sea un aficionado que trabaja en un proyecto pequeño o un profesional de la industria electrónica, podemos ofrecerle los reguladores de voltaje de alta calidad que necesita a precios competitivos. Contáctenos hoy para iniciar una discusión sobre sus requisitos específicos y trabajemos juntos para encontrar la mejor solución para usted.
